额定输出：

• 电压：高达 20 V

• 电流：高达 ±3 A

• 功率：20 W

编程准确度（23 °C ± 5 °C，经过 30 分钟预热；适用于从Z小值到Z大值的程序）：

• 电压（20 V 量程）：0.025% + 1.8 mV

• 电压（6 V 量程）：0.025% + 600 μV

• 电流（3 A 和 1 A 量程）：0.04% + 300 μA

• 电流（300 mA 量程）：0.03% + 150 μA

瞬态响应：

• 在电流瞬变为 0.15 A/μs 时，压降 < 30 mV

测量准确度（23 °C ± 5 °C）：

• 电压（20 V 量程）：0.025% + 1.2 mV*

• 电流（3 A 量程）：0.03% + 250 μA*

• 电流（100 mA 量程）：0.025% + 10 μA*

• 电流（10 μA 量程）：0.025% + 8 nA

* 支持无缝量程功能

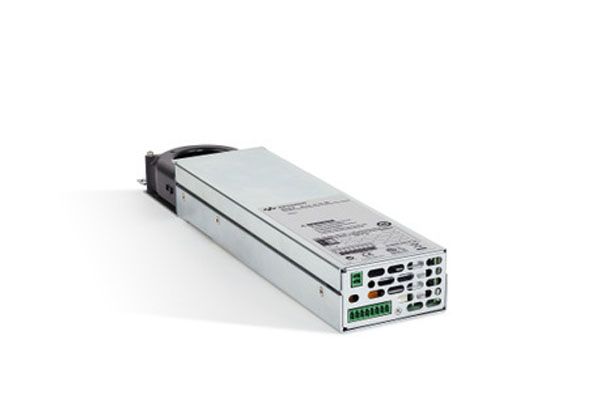

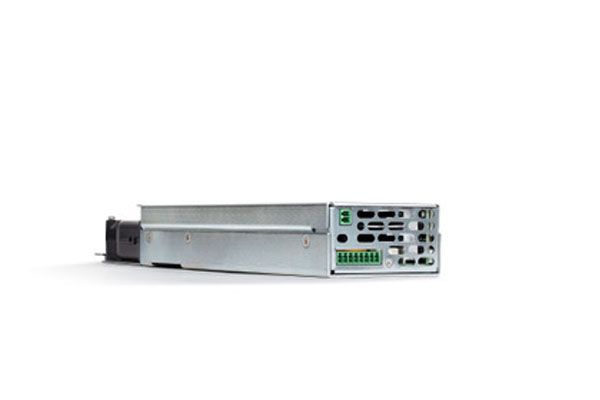

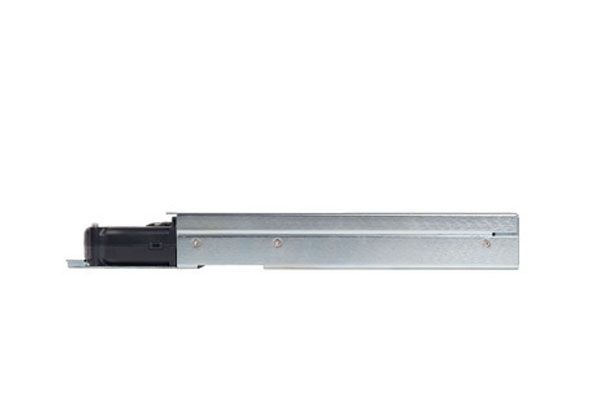

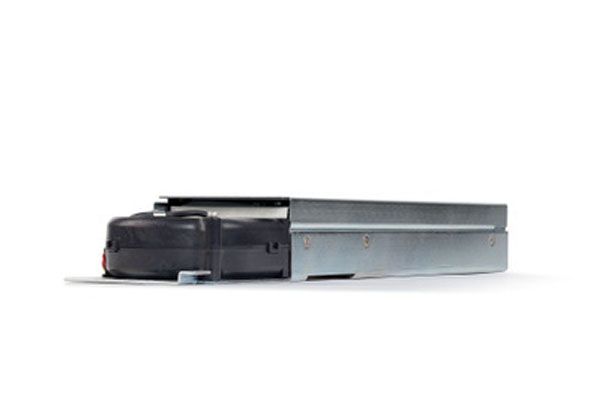

Keysight N6781A 是专为执行电池功耗分析任务而设计的源表模块（SMU）。 无论被测器件（DUT）是电子书阅读器、MP3 播放器、手机还是心脏起搏器，N6781A 的无缝量程、可编程输出电阻和辅助 DVM 等先进功能都能够为电池功耗分析更准确的测量结果。 如果搭配 14585A 控制与分析软件一起使用，N6781A 会变成一个功能更强大的电池功耗分析解决方案，对您的测量结果实施更深入的分析。 详细了解14585A 控制与分析软件。

查看测量解决方案实例:电池电流消耗测试

是德科技获得专利的功能：无缝量程

无缝量程功能可以解决测量动态电流的难题。 借助无缝量程，工程师可以精准测量动态电流，测量过程中不会出现任何毛刺或中断。 当被测器件消耗的电流发生变化时，SMU 会立即自动检测哪个电流量程能够返回Z精确的测量值，并无缝切换到该量程。 无缝量程与 SMU 内置的 18 位数字化仪结合使用时，可以实现出色的 28 位有效垂直分辨率。 这使得工程师能够一次性全面了解从 nA 到 A 的完整电流波形，从而大幅提高生产效率，更深入地洞悉功耗状况。

电池功耗分析视频：N6781A 的无缝量程功能

其他特性与优势

• 无毛刺电源输出和测量：改变输出范围和量程时不会出现任何毛刺

• 2 象限操作：可充当电压源或电流源，也可充当 CV 或 CC 电子负载

• 四个电流量程：在不同工作模式下精确捕获被测器件的电流

• 出色的瞬态响应：当负载发生快速变化时，保持电压或电流稳定不变

• 快速直流调制：创建Z高 100 kHz 的波形，用于激励被测器件或为被测器件添加负载

• 高速数字化测量：使用内置的 200 kHz 数字化仪每 5 μs 捕获/查看一次被测器件的功耗

其他 N6700 SMU

• N6782A 用于功能测试的 2 象限源表模块

• N6784A 4 象限通用源表模块

这个模块可用于 1 U 高的 N6700 小型多路输出模块化电源系统（适用于 ATE 系统）和 N6700 多路输出直流电源分析仪（适用于工作台测试）。 它标配了 GPIB、LAN、USB 和 LXI 接口。 我们提供超过 20 种不同的直流电源模块供您选用，从基础型到高精度型，从 20 W 到 300 W 功率，各种型号应有尽有。

点击此处详细了解N6700 模块化电源系统

如欲进一步了解是德科技源表模块，请访问源表模块。
